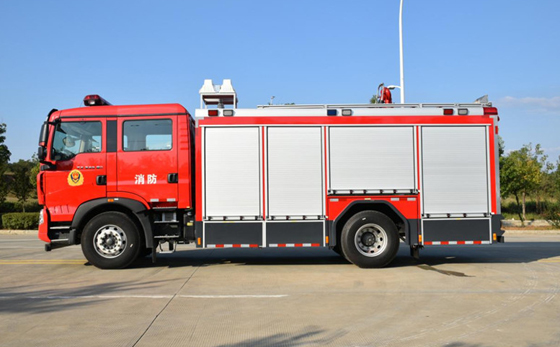

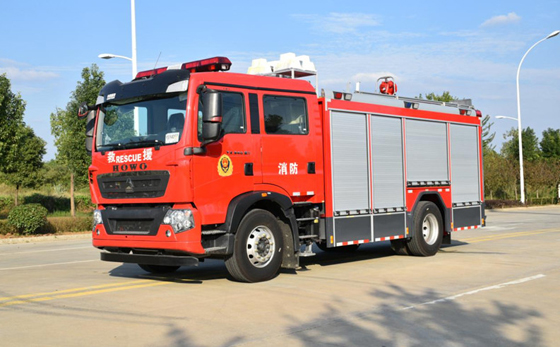

壓縮空氣泡沫消防車是一種采用壓縮空氣和泡沫劑混合生成泡沫來進行滅火的消防設備。其工作原理和組成如下：
工作原理：
1. 壓縮空氣系統產生高壓空氣。空氣被從外部環境吸入后，通過壓縮機進行壓縮。
2. 泡沫劑貯液系統中的泡沫劑與壓縮空氣混合，形成穩定的泡沫液。
3. 混合系統負責將壓縮空氣和泡沫劑混合在一起，以合適的比例生成泡沫。混合系統通常由噴嘴、混合管道和控制閥組成。
4. 噴射系統負責將泡沫噴射出來，形成泡沫噴射，用于滅火。噴射系統通常包括噴嘴、噴水槍和液流控制器等。
組成部分：
1. 壓縮空氣系統：通過空氣壓縮機或高壓氣瓶產生高壓空氣，用于混合泡沫劑產生泡沫。
2. 泡沫劑貯液系統：配備有泡沫劑貯液罐，用于儲存泡沫劑。
3. 混合系統：負責將壓縮空氣和泡沫劑混合在一起，以合適的比例生成泡沫。
4. 噴射系統：負責將泡沫噴射出來，形成泡沫噴射，用于滅火。
綜上，壓縮空氣泡沫消防車通過壓縮空氣系統、泡沫劑貯液系統、混合系統和噴射系統，以產生、混合和噴射泡沫來進行滅火，具有優良的滅火效果、節水節材的特點。
|
整車主要參數 |
|
|
外廓尺寸： |
9050×2540×3650 |
|
很大總質量： |
17700kg |
|
載液量： |
罐體容積5600L |
|
很高車速： |
100km/h |
|
消防泵額定流量： |
|
|
消防炮額定流量： |
|
|
消防炮射程： |
≧70m（水）、≧60m（B類泡沫）、≧40m（A類泡沫） |
|
絞盤參數： |
很大拉力：7000kg，驅動型式，電動 |
|
干粉炮噴射率： |
/ |
|
升降照明燈參數： |
很大離地高度：≥7.6m |
|
接近角/離去角： |
16°/ 11° |
|
底盤主要參數 |
|
|
型 號： |
ZZ5206N471GF5 重汽HOWO國Ⅵ底盤 |
|
驅動型式： |
4×2 |
|
軸 距： |
4700mm |
|
很高車速： |
100km/h |
|
發動機型號： |
MC07H.35-60 |
|
額定功率： |
257KW |
|
總 質 量： |
20100kg |
|
水泵參數 |
|
|
型 號： |
CB10.60型壓消防泵 |
|
流 量： |
60L/S（1.0Mpa時）， |
|
壓 力： |
1.0Mpa |
|
很大吸深： |
7m |
|
引水時間： |
≤50s |
|
真空泵形式： |
活塞式 |
|
B類泡沫比例混合系統 |
|
|
泡沫比例混合器型號 |
PH64 |
|
安裝形式： |
負壓環泵式 |
|
混合比： |
6% |
|
消防炮參數 |
|
|
型 號： |
PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液） |
|
流 量： |
48L/s |
|
射 程： |
水≥70m 泡沫≥60 |
|
壓 力： |
0.8MPa |
|
回轉角度： |
水平360°，俯仰-45°～45° |
|
壓縮空氣系統DC-CAFS60/45M |
|
|
很高噴射壓力 |
1.4Mpa |
|
空氣壓縮機型號： |
EV06-NK |
|
型式： |
螺桿式 |
|
額定流量： |
額定性能5.5m3/min，（壓力0.85MPa時） |
|
工作壓力： |
0.85 Mpa |
|
很大工作壓力： |
1.5MPa |
|
自動壓力平衡系統： |
氣壓隨水壓波動范圍≤10% |
|
電動泡沫泵型號： |
BM12.10N |
|
流量和壓力： |
12L/min/0.8Mpa |
|
升降照明系統 |
|
|
-發電機： |
-本田動力 |
|
-功率： |
-10.5KW |
|
-頻率： |
-50HZ |
|
-電壓： |
-220V |
|
-主照明燈： |
- |
|
-功率： |
-4×1000W |
|
-移動照明燈： |
- 500W/ 2只 |
|
-升降桿： |
-氣動 |
|
-型式： |
- |
|
-很大離地高度： |
-8m |
|
-舉升重量： |
-45kg |
|
-云臺： |
- |
|
-俯仰度： |
-330° |
|
-水平旋轉： |
-360°全旋轉 |
|
-電壓： |
-220V |
|
-電纜線盤 |
- |
|
-電壓： |
-220/380V |
|
-頻率： |
-50HZ |
|
牽引絞盤系統 |
|
|
-型 號： |
-FEW-16500 24V |
|
-驅動形式： |
-直流電動 |
|
-很大拉力： |
-74.8KN |
|
-鋼絲尺寸： |
-11.5mmx36m |
|
-重 量： |
-62kg |
|
-外形尺寸： |
-639mmx214mmx214mm |
|
-安裝位置： |
-位于車輛尾部 |
