技術參數詳細描述

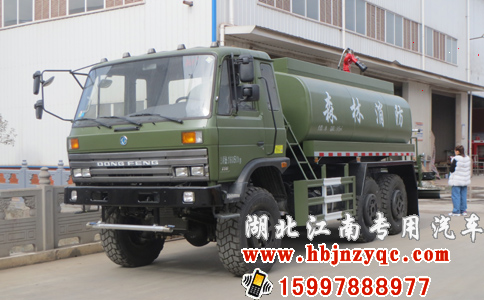

一、 整車

1. 外廓尺寸：8170/8370 mm×2500 mm×2850 mm

2. 乘員人數：2，3

3. 水罐：容積8450 L

4. 水泵：流量40L/S@1.0MPa

5. 水炮：流量40L/S@0.8MPa，射程不小于60m。

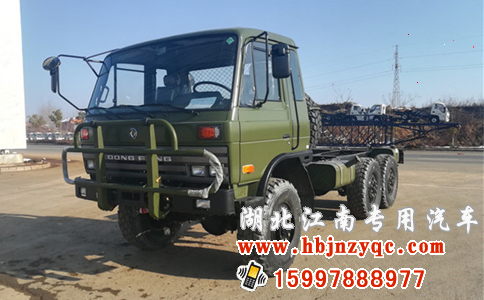

二、 底盤

1. 型號：東風 DFS5160GLJ2

2. 驅動型式：6×6

3. 軸距：3500+1250mm

4. 發動機：

型號為ISD210-50，直列六缸、水冷、高壓共軌、增壓中冷柴油發動機

l 額定輸出功率為：155KW

l 排放標準：國Ⅴ

5. 變速箱：機械式手動變速箱，6個前進檔

6. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

7. 制動系統

l 行車制動：真空助力制動

l 駐車制動：中央鼓式制動

l 輔助制動：發動機排氣制動

8. 最高車速：95km/h

9. 取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。

三、 駕乘室

1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。

2. 布局：單排雙門，乘員人數為2，3。

3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

四、 上裝

(一) 罐體

1. 容積：,8450L（水）。

2. 結構：

l 方圓焊接結構，內設防蕩隔板和防浪孔。

l 人孔及人孔蓋1套，直徑φ500 mm。

l 注水管位于罐體右邊，通徑為DN65。

l 排污管1個，位于罐體底部，通徑為DN40。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為4mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。

4. 設備：

l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

l 排污閥：手動控制

5. 頂部：采用全防護圍欄，可放置部分工具，并確保人員安全。

6. 尾部：配備可供消防人員上下的爬梯。

五、 消防泵及水路系統

1． 消防泵

l 型號：CB10/40 車用消防泵

l 安裝位置：后置

l 流量及壓力：40L/S@1.0MPa

l 引水時間：≤35秒（7米吸深時）

2． 消防炮

l 型號：PS40 車載手動炮

l 安裝位置：泵室頂部

l 流量及壓力：40L/S@0.8MPa

l 射程：不小于60m

l 旋轉角度：360°

l 俯仰角；-15°～60°

3． 消防管路

l 罐吸水管路：DN125，帶手動蝶閥，右置向前

l 外吸水管路：DN125，后置向后

l 炮出水管路： DN80，帶止回閥，頂置向上

l 水帶出水管路： 2×DN65，帶手動球閥，頂置左右各1

l 泵往罐注水管路：DN50，帶手動球閥，右置向前

l 消防栓注水管路：DN65，帶管牙捫蓋，罐體右側

l 放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

六、 電氣系統

1. 車輛兩側裝有3個符合國家標準的側標志燈

2. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。

3. 操縱系統：各種儀表和開關集中布置在泵室尾部的儀表板上，包括耐震型壓力表、耐震型真空表、水泵引水開關，并在儀表板上附有消防水路系統工作原理和操作說明。

七、 器材配備及布置

1. 配備原則

l 客戶有特殊需求時，根據客戶的需求配備

l 客戶沒有特殊需求時，按照公司的企業標準配備

八、 隨車基本配備清單

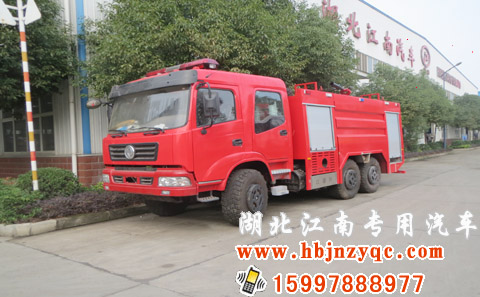

九、 整車涂裝

l 綠化噴灑車的外表噴涂R03大紅色；

l 消防泵管路噴涂R03大紅色；

十、 隨車文件資料

底盤使用說明書（1份）

底盤維修手冊（1份）

底盤質量保修卡（1份）

底盤合格證（1份）

隨車維修工具清單（1份）

消防泵使用維修說明書（1份）

綠化噴灑車使用說明書

綠化噴灑車消防器材交貨清單

綠化噴灑車合格證

綠化噴灑車交接清單
