序號

名稱

整車性能

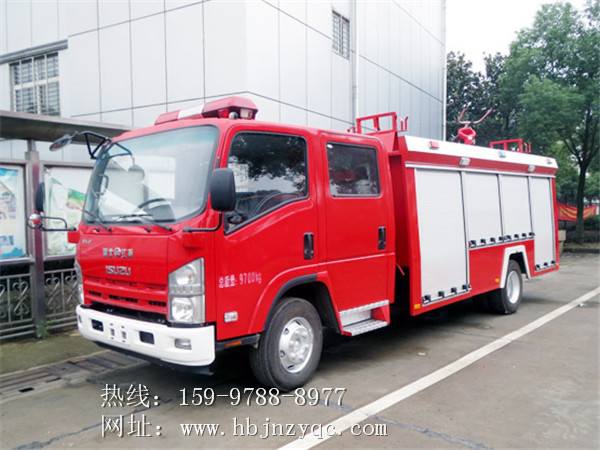

JDF5100GXFSG30/Q型水罐消防車 ，采用慶鈴五十鈴汽車股份有限公司生產的QL11009LARY型載貨汽車二類底盤改裝。改裝雙排駕駛室，可載乘人員1+1+4人。整車載液量為： 3000kg。罐體材質為優質不銹鋼罐；配備國產CB10/40型消防泵，國產PS30型消防水炮。該車具有操作集中、維修簡便的特點。

整車消防性能符合GB7956要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國V標準）；整車通過3C認證并列入工信部汽車新產品公告。

1

底盤

底盤型號   QL11009LARY

制造商慶鈴汽車股份有限公司

發動機額定功率    141kw

發動機排量 5193mL

發動機排放標準    國V；

軸距   4475mm

驅動方式   4×2

最大允許總重 10000kg

最小轉彎直徑 16m

最大扭矩/轉速 500N•m/1500～2000轉/分 比功率：＞13.9

最高車速   100km/h

變速箱形式手動

加裝剎車淋水系統

2

駕駛室

結     構 平頭、四門、雙排座

司乘人員數    1+1+4人

空呼器座椅 4具

架駛員位置左置

設     備 原車儀表板處設置消防操縱儀表板及警燈控制盒，加裝

1、警報器；

2、取力器控制開關及指示燈；

3、附加電源開關；

4、車廂照明燈、后照明燈、頻閃燈開關等；

駕駛室可以翻轉，便于發動機的維修。

3

水罐

結構   全金屬焊接結構，內設縱、橫防蕩板，格間留有人孔，符合國家標準�？蚣苷�體防腐蝕處理。

材質  不銹鋼罐，厚度為4：3：2（底板：側板：防蕩板）；

容量   3500kg。

水罐

設置   人孔：設1個DN450人孔，帶有快速鎖定/開啟裝置。

    溢流口：設1個DN50溢流口。

    放余水口：設1 個DN40水罐放余水口，配球閥。

    注水口：車身兩側各設1個DN80內扣式接口。

4

消防泵及管路系統

型號   CB10/40型車用消防泵

型式   常壓離心泵

額定流量   40L/s

額定壓力   1.0 Mpa

最大吸水深 7m

引水裝置   滑片泵

引水時間   35s

吸水管路  水泵設2個DN100螺紋式進水口，分別布置在車身兩側。

注水管路   車廂左右兩側各有1個DN80側注水口，

泵房內設置1個DN80上充水口。

出水管路   左右兩側各有1個DN80內扣式出水口。

冷卻水管路：管路中配冷卻水管 管路中配冷卻水管路，進出水管路中各配一不銹鋼球閥。

控制面板：泵房內控制儀表包括壓力表、真空表、轉速表、水罐液位計、泡沫罐液位計等，并在顯目位置設有中文操作流程圖及永久性標識、標牌等。

5

消防炮

型號   PS30水炮

流量   ≥48L/s(可調)

旋轉角度   360°水平回轉

仰俯角度   俯角≤-15，仰角≥+45

射程   水≥60m

6

器材箱

按照消防實戰需要，根據消防操作程序，使用防銹蝕、防振動、防脫落、防劃傷、旋轉、推拉或抽拉式的專用夾具固定所有隨車器材，器材布置合理、緊湊、裝夾牢固、標示醒目，兩個動作內可取用任何器材，可實現就近取放、多人操作，互不干涉。

材質   主框架結構采用優質型鋼焊接；地板及內封板采用陽極氧化鋁板，外封板采用優質鋼板。

箱門   卷簾門采用鋁合金帶拉手結構，具有良好的密封性和防塵功能；

踏板   車廂兩側各有2個翻轉踏板，防滑設計。

整體式結構：前部器材室、中部內藏式載液罐、后部泵室；

中部內藏式載液罐兩側有側器材室；

兩側各設3扇鋁合金卷簾門，尾部設上翻門；

尾部設上車爬梯，車頂配置拉梯架及吸水膠管固定裝置。

7

電器系統

附加電氣   獨立電路

輔助照明   泵房及器材箱設有照明燈；操縱儀表板上設有照明、指示燈等，可充分照明和觀察。

警燈   TBD081121

警報器100W    CJB80BD

車廂外兩側上方配有歐式工作燈下方安裝安全標志燈，

頻閃燈車身兩側配備2只頻閃燈。

火場照明   車頂后部安裝60W火場照明燈1個

8

外觀

面漆：美國杜邦漆

顏色：車體外表面主色為R03消防紅

9

隨車器材清單

1、吸水管 125mm×2m 4 根

2、濾水器及引繩 125 1只

3、吸水管扳手       2把

4地上或地下消火栓扳手 1把

5、干線消防水帶 80mm×20m(20型)     6盤

6、支線消防水帶 65mm×20m(20型)     6盤

7、異型接口 65轉80 2只

8、異型接口（80內扣/卡式雄口）        1只

9、異型接口（80內扣/卡式雌 口）1只

10、異型接口（65內扣/卡式雄口）1只

11、異型接口（65內扣/卡式雌口）1只

12、開關直流水槍      2支

13、（多功能水槍）無后座力水槍    1支

14、三分水器   80/653 1只

15、集水器 128/802-1.6 1只

16、阻水器     1把

17、異徑接口（消火栓專用）125mm100 1個

18、水帶護橋      1副

19、水帶掛釣      2只

20、水帶包布     4塊

21、救援剪      1把

22、消防鐵錘   1把

23、消防平斧   1把

24、消防撈鉤   1把

25、消防鋌     1把

26、安全繩     1根

27、兩節拉梯 6米、 1架

28、單杠梯     1架

29、掛鉤梯     1架
