環衛車系列

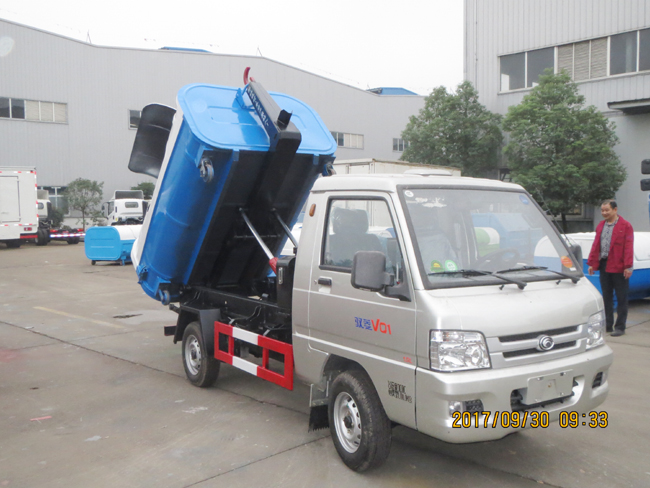

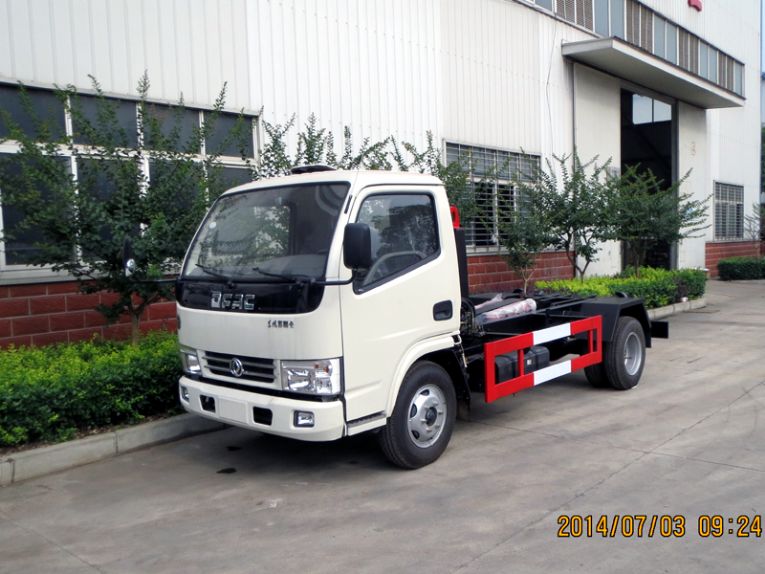

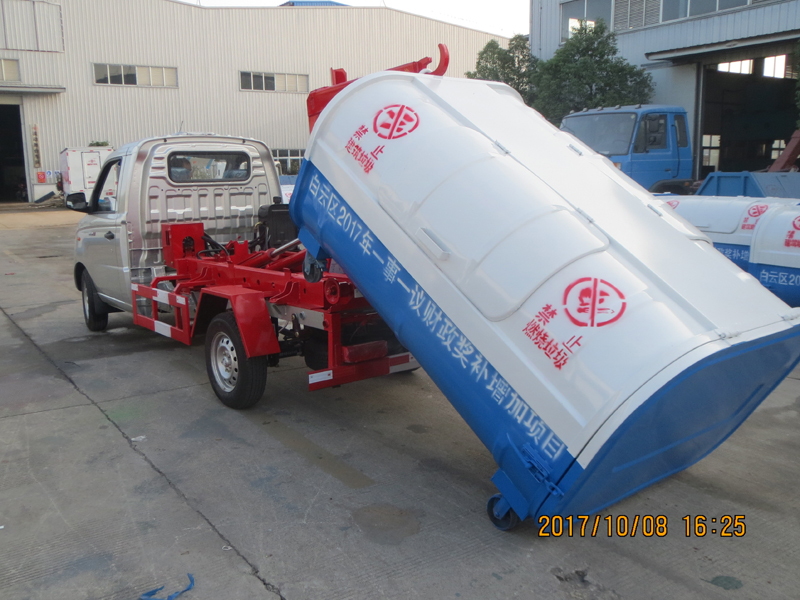

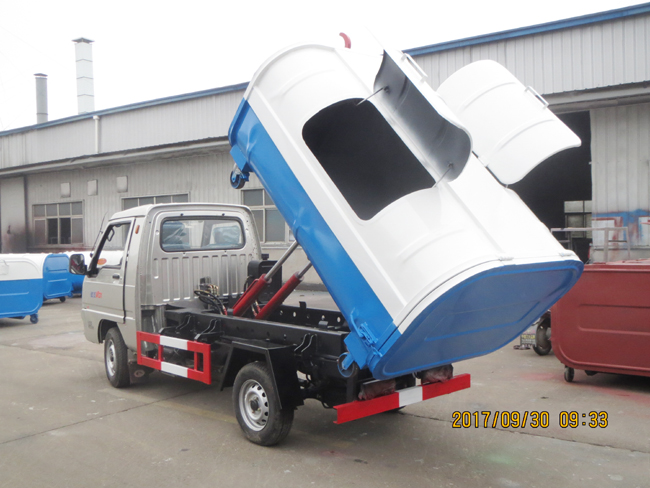

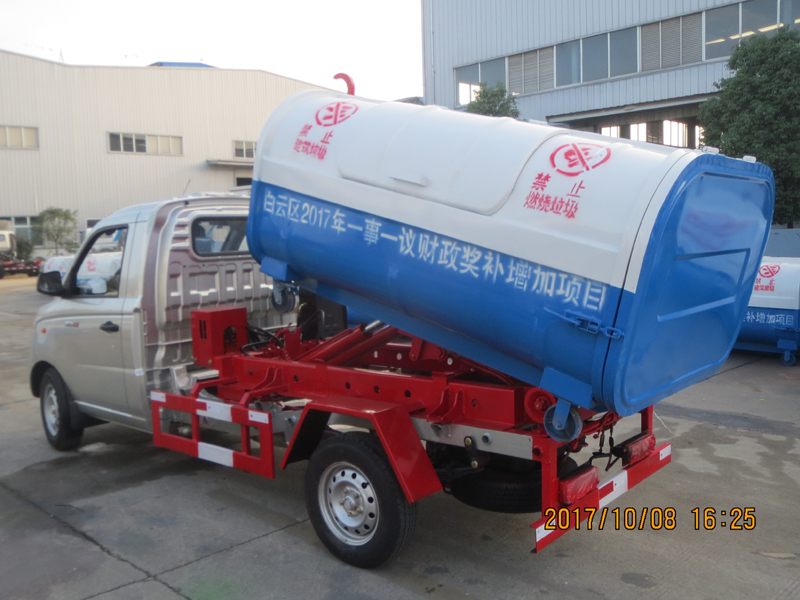

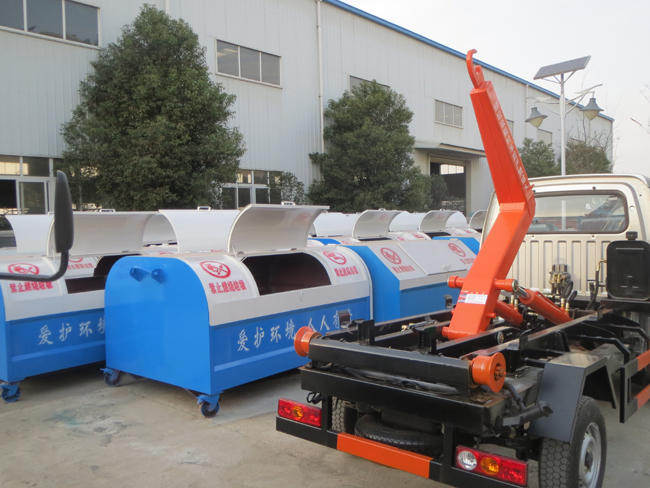

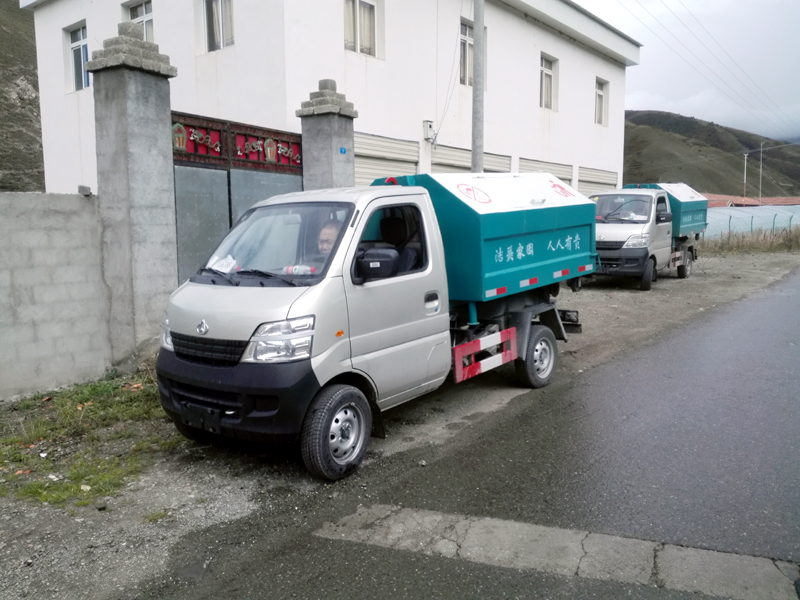

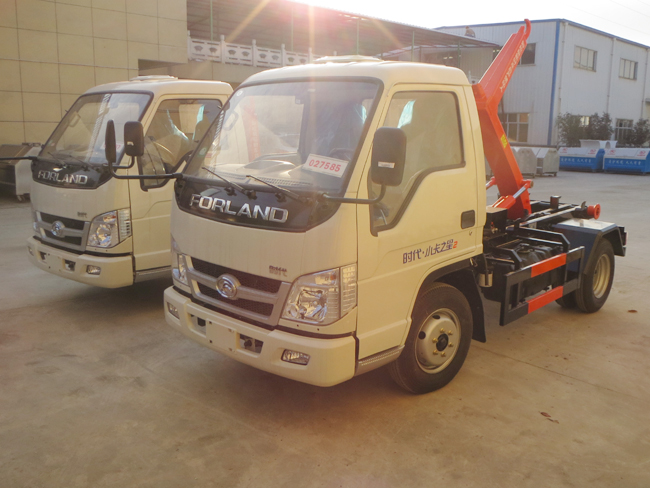

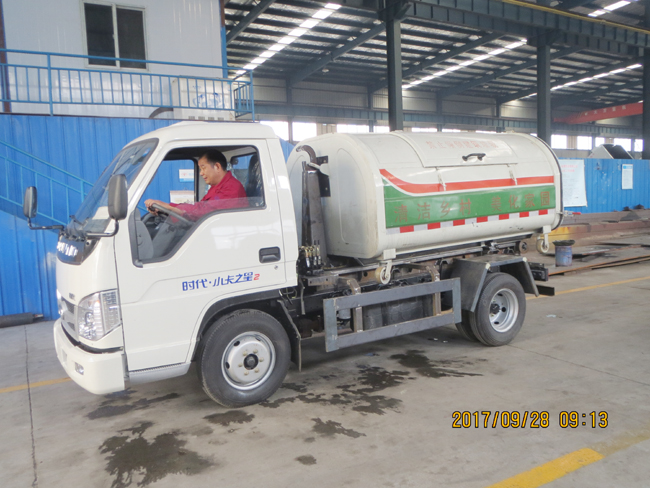

勾臂式垃圾車

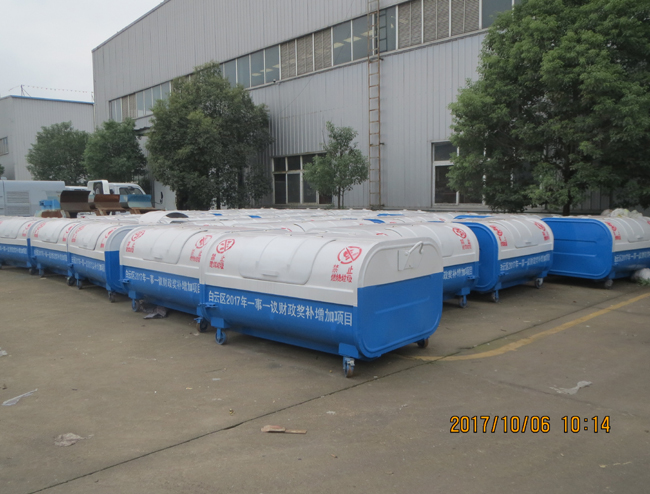

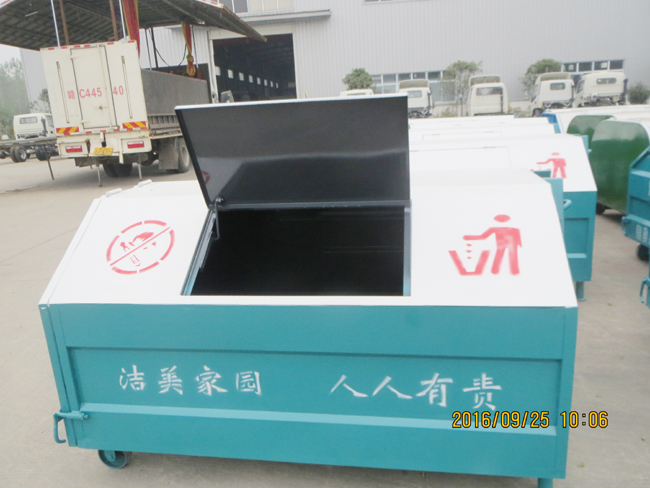

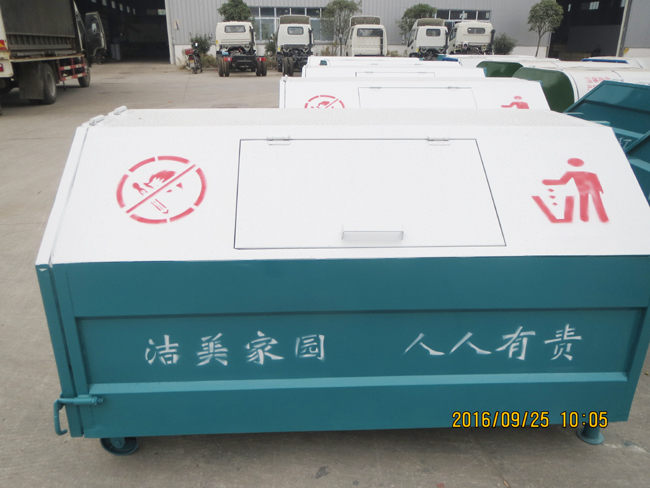

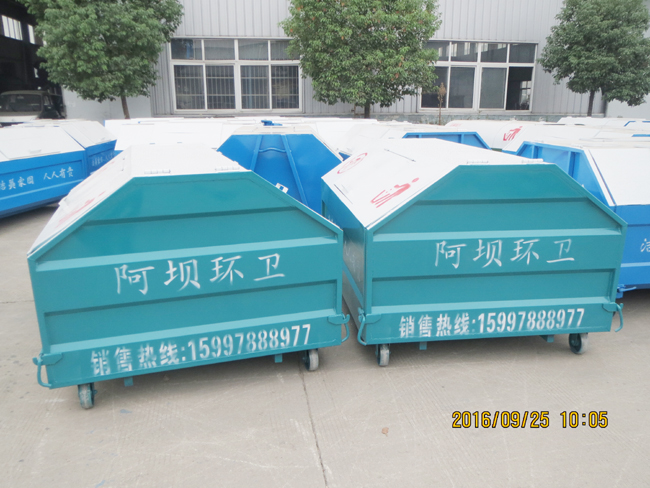

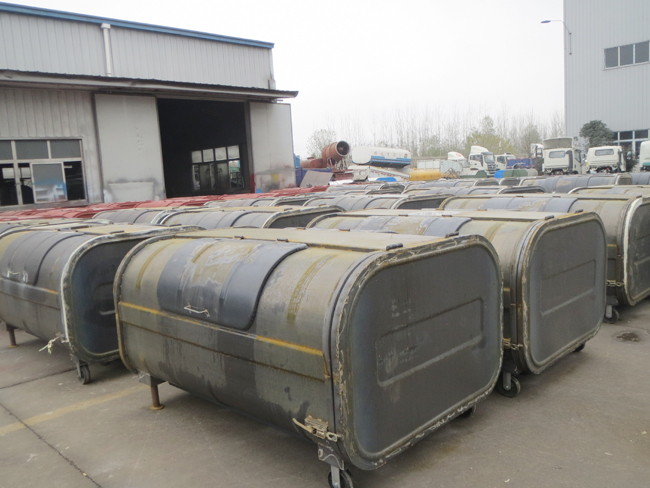

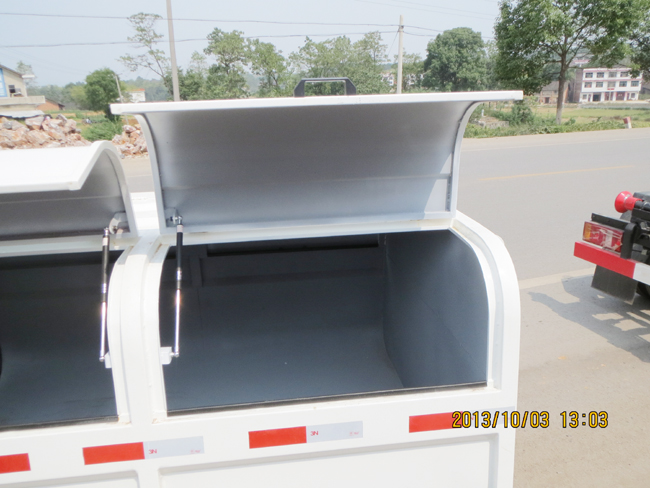

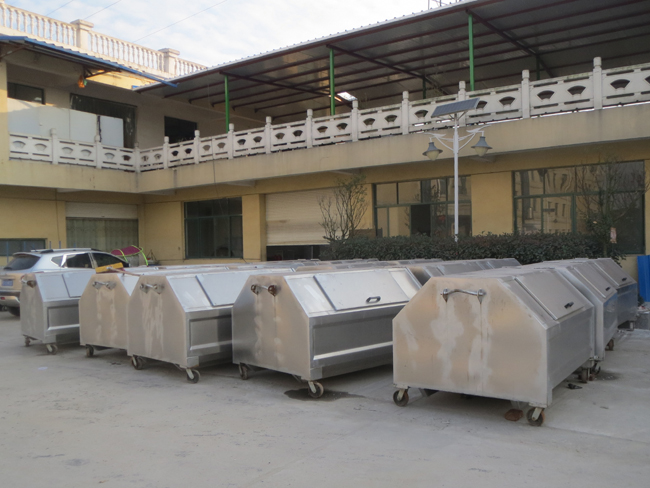

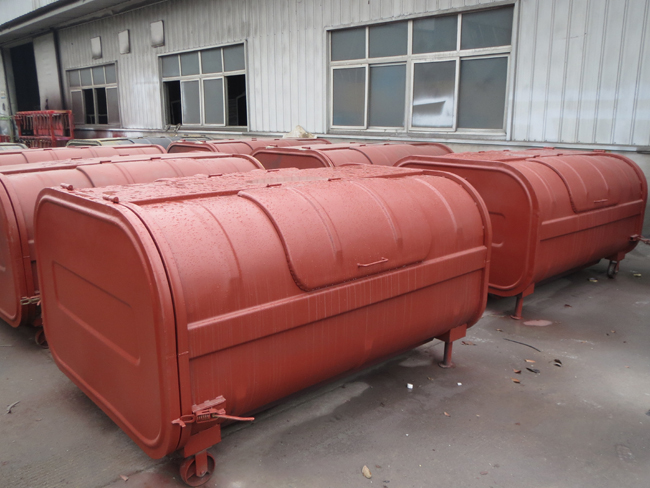

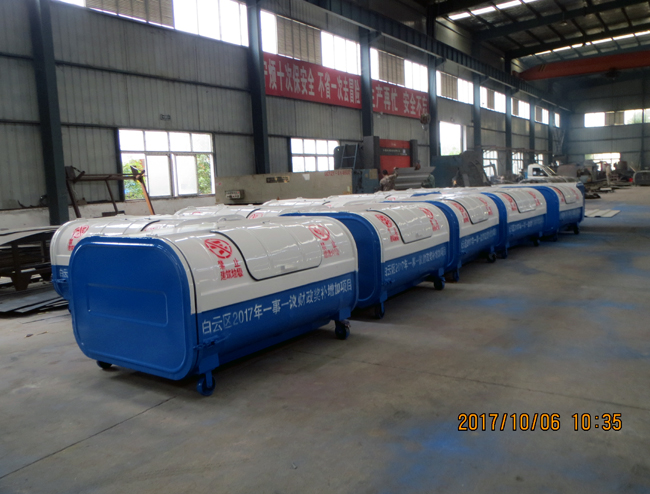

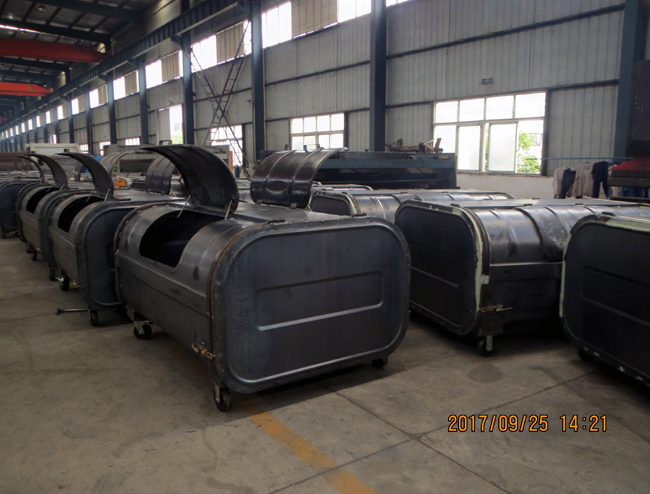

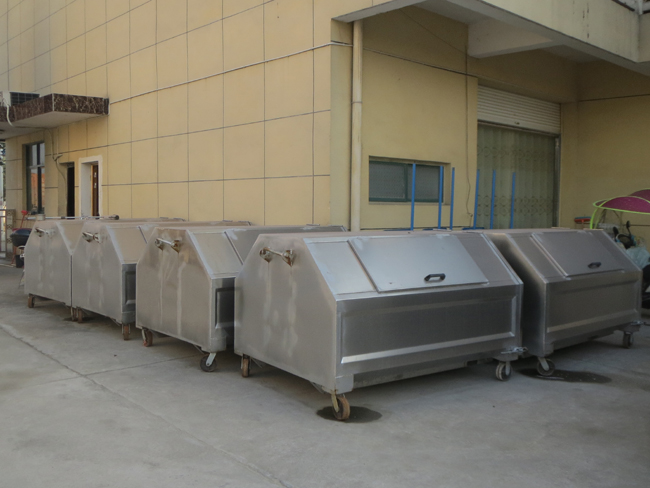

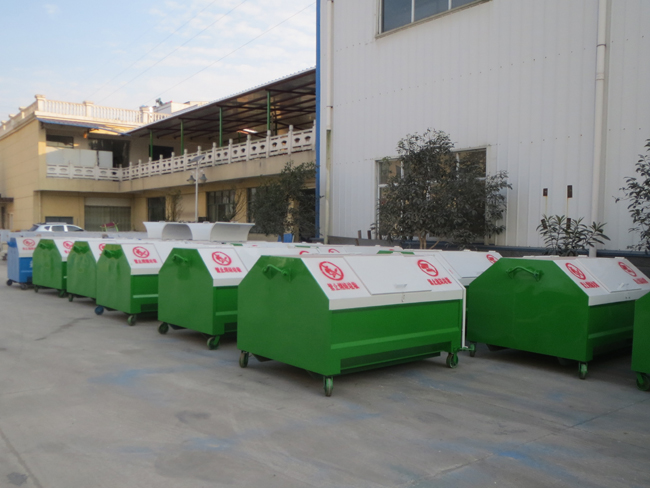

鉤（勾）臂式|拉臂式|車廂可卸式垃圾箱（3-12立方）

更新日期：2017/6/22 來源于：cnsqly.com.cn 作者：江南專汽點擊次數：

1、智能移動式垃圾壓縮設備概述

目前國內外小型城市生活垃圾站，垃圾處理方式基本上均采用壓縮方式，按壓縮力方向又分為水平壓縮和垂直壓縮兩種，智能移動式垃圾壓縮設備以其占地面積小、無土建要求、壓縮力大、設備布置緊湊等特點具有很大的市場影響力。

我公司生產的智能移動式垃圾壓縮設備采用了水平壓縮方式，與國內同類產品相比，在垃圾密封處理、結構布置、機構優化、自動化程度和操作方便等方面更加先進。

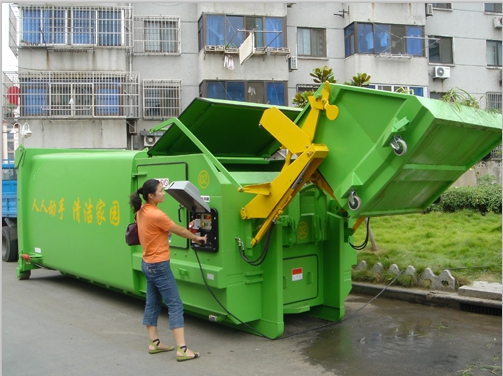

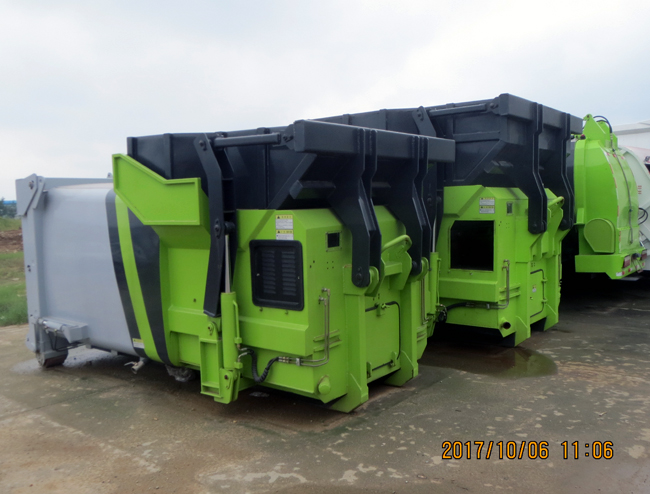

智能移動式垃圾壓縮設備

2、智能移動式垃圾壓縮設備技術參數

項目型號			YH-18
外形參數	總長(mm)	翻轉完全放下	8600
		翻轉完全收起	6200
	總寬		2480
	總高		2650
壓機參數	壓縮腔長度		1450
	壓縮腔寬度		1980
	壓縮腔高度		480
	壓縮腔容積(m3)		1.37
重量參數	自重		≥5
	最大承載重量		10.5
性能參數（主）	理論壓縮能力（m3/h）		≥82
	壓實密度（kg/m3）		≥700
	壓縮行程		1000
	壓縮循環時間(S)		35-45
	填料器容積(m3)		1.3
	系統壓力（MPa）		16
	系統流量（l/min）		17
	推頭油缸推力(N)		≥250000
	電源電壓（VAC）		380
	功率（KW）		5.5-7.5
	正常作業實際綜合處理能力（t/h）		≥9.5
	翻轉循環時間(S)		30---40（速度可調）
	填料器投料口寬度		1960
	最大工作壓力（MPa）		21
	系統噪音（dB(A)）		≤70
	翻轉油缸推力(KN)		≥10000
	電控電壓（VDC）		24
	環境溫度（℃）		-15/17---40
性能參數 （尾門）	系統壓力（MPa）		16
	系統流量（l/min）		4
	電源接口		勾臂車車載電源
	功率（KW）		0.8
	電源電壓（VDC）		24
	尾門啟閉時間(S)		40-75
主要配置信息	主系統電機		5.5-7.5 KW西門子電機
	主系統油泵		意大利進口高壓齒輪泵
	控制閥組		意大利進口ATOS電磁換向閥，疊加液壓鎖、插裝溢流閥等
	液壓系統管路		1.采用國際通用DIN24°標準 2.硬管采用精密無縫光亮管（硬管與管接頭采用非焊接式聯接）
	電控單元		1.PLC采用西門子系列可編程控制器， 2.外部接口采用觸摸屏， 3.繼電器.行程開關等均采用施耐德電氣元件， 4.壓力傳感器采用鴻輝科技從德國定制的元件
	風冷裝置		液壓油箱配備鴻輝科技高效低噪音風冷卻器，確保系統在設定的溫度下正常運作。
	無線遙控裝置		進口遙控裝置，可在30米范圍內任意角度操作有效（此裝置可根據用戶需要選裝。）
	高壓過濾器		采用鴻輝科技高性能過濾器

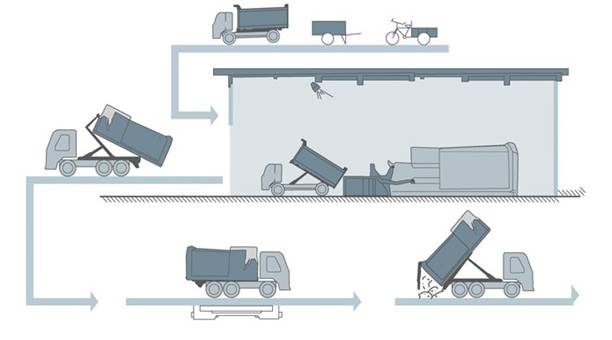

3、智能移動式垃圾壓縮設備轉運模式：

為實現轉運站的管理先進、運營成本低、設備性能先進可靠、與焚燒或填埋廠配套、環保無污染的總體要求，轉運站設備選型和系統配置顯的尤為重要，總體思路為：

4、料斗舉升裝置

設備的料斗采用分體式結構，料斗掛接時時用于收集車倒料，料斗取下后進行設備的裝載作業，料斗不參與運輸過程。

料斗舉升裝置

聯體式料斗舉升

垃圾斗或?qū)Ｓ盟芰贤暗呐e升機構，可將容器內的垃圾傾倒入壓縮機料斗及壓縮腔的機構；利用推缸油缸的往復運動驅動推鏟推出、縮回，實現壓縮垃圾的功能。翻轉架裝置符合國家機械設計、負重機構安全標準CJ/T29.2-79；所有運動副均采用了復合雙金屬軸承襯套，減摩降噪，運轉平穩；垃圾桶翻轉架與投料口密封蓋聯動操作，投料口密封蓋（上蓋）在翻桶時打開,在放桶時關閉。料斗有效寬度2400mm，容積3.0m3，適用于人工板車、三輪車和小型自卸車在內的垃圾收集方式投料。效率比較高，是常用的翻轉形式。

翻轉架裝置設計合理，適用于國際標準通用型的240L-660L的HDPE塑膠桶、手推車投料斗；采用液壓操作，有效的降低了工人勞動強度。其所附的吸盤機構，可使垃圾桶在翻卸時有效避免與箱體碰撞，垃圾桶或斗吸附在吸盤上，避免了產生大的沖擊力。有效的保障了翻起過程中的平穩性。翻起架與壓縮機整體配合良好，采用高強鋼材制造，耐磨損、抗拉強度高，結構不易變形，無干涉，翻起過程平穩；翻起過程平順和穩定,以機載液壓系統為動力，額定提升載重能力大于450公斤，翻轉油缸裝載了專用的平衡閥，保障了油缸勻速運動。
